Отрасль · Металлообработка и машиностроение
Цифровизация и автоматизация металлообработки и машиностроения
Контролируем загрузку станочного парка, считаем OEE и сокращаем простои станков на машиностроительных и металлообрабатывающих предприятиях с помощью IIoT-платформы Логика.Мониторинг.
Для: машиностроительных заводов · металлообрабатывающих цехов · литейных производств · сборочных производств
Иллюстрация: OEE участка за смену 74%, выпуск токарного станка 38 деталей за смену, предупреждение о затянувшейся наладке фрезерного станка.
Как считается OEE станка
OEE показывает, какая доля планового времени смены ушла на выпуск годных деталей. Логика.Мониторинг считает три множителя по данным станка.
Доступность
90%
время работы ÷ плановое время смены
Потери: аварии, наладка, ожидание заготовки
Производительность
85%
фактический выпуск ÷ возможный за время работы
Потери: сниженные режимы, микропростои
Качество
97%
годные детали ÷ все детали
Потери: брак и переделка
OEE
74%
Ориентир мирового класса для дискретного производства — 85%
Для производительности и качества нужны данные о выработке и браке; по одному времени работы корректно считается только доступность.
Проблемы металлообработки и машиностроения и как их решает «Логика»
Частые сложности станочного парка, литейных и сборочных производств — и что меняется после внедрения.
Проблема отрасли: OEE оценивают экспертно или не считают вовсе
Как решает «Логика»: OEE считается по каждому станку по данным оборудования и учета брака
Проблема отрасли: Задания распределяют по усредненной загрузке станков
Как решает «Логика»: Видна фактическая загрузка станочного парка — задания планируются по ней
Проблема отрасли: Выработку и брак записывают вручную — данные зависят от персонала
Как решает «Логика»: Учет выработки по каждому станку ведется автоматически
Проблема отрасли: Простои станков с ЧПУ разбирают в конце смены
Как решает «Логика»: Оповещения о простоях помогают быстрее найти причину и вернуть станок в работу
Проблема отрасли: Обслуживание станков — по жесткому регламенту
Как решает «Логика»: Ремонт станков планируется по фактическому состоянию, а не по календарю
Экраны Логика.Мониторинг для цеха
Что видят мастер и руководитель: дашборд станков, простои и аналитика.

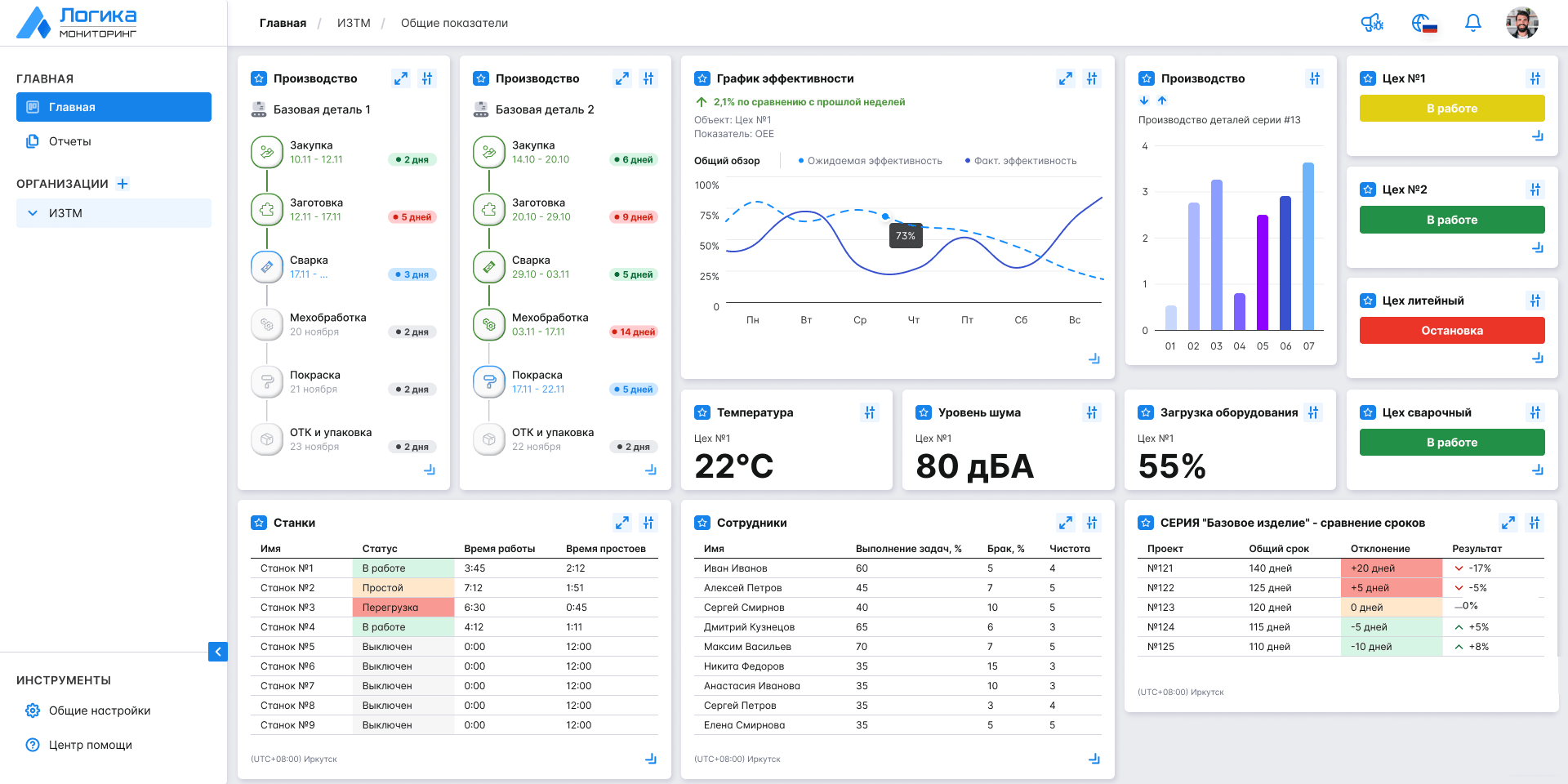

Дашборд цеха: этапы производства деталей, график эффективности, статусы цехов и время работы станков.
Время работы и простоя, хронология по станкам, причины простоя и события за смену.
Журнал событий, конструктор отчетов и готовый отчет о выпуске за смену с выгрузкой в PDF.
Подробнее: Логика.Мониторинг
Какой эффект дает мониторинг станочного парка
Время смены, которое станок теряет на наладке, ожидании и авариях.
Пример кейса
65 → 78%
рост OEE на металлургическом предприятии после внедрения мониторинга
Смена токарного станка №4 в Логика.Мониторинг
- Работа — 5 ч 36 мин
- Наладка58 мин
- Ожидание заготовки48 мин
- Авария: ошибка ЧПУ38 мин
За счет чего появляется эффект
- Простои разложены по причинам — видно, с чего начать
- Мастер узнает об остановке станка сразу
- Выработка и брак считаются без ручных записей
Вопросы о мониторинге станков
Подключение старых станков, OEE, отличие от MES и стоимость.
Мониторинг станков — автоматический сбор данных со станочного парка для учета загрузки, выработки, простоев и расчета OEE. «Логика» решает эту задачу платформой Логика.Мониторинг, IoT-шлюзом для подключения оборудования и разработкой АСУ ТП.
Станки и контроллеры с Modbus подключаются через IoT-шлюз «Логика». Для оборудования без цифрового интерфейса рассматриваем подключение через контроллер или модуль ввода-вывода — например, по сигналу работы шпинделя или двигателя. Способ выбираем по каждой модели при обследовании.
OEE — произведение доступности, производительности и качества. Для полного расчета нужны данные о времени работы, выработке и браке; по одному времени работы корректно оценивается только доступность. Ориентир мирового класса для дискретного производства — 85%.
Мониторинг показывает, как фактически работают станки: состояние, простои и их причины, выработку и OEE. MES решает более широкую задачу — планирование и управление производственными заказами. Мониторинг часто внедряют первым: без фактических данных о станках планирование опирается на нормативы.
Стоимость зависит от числа станков, их интерфейсов, состава данных (простои, выработка, брак) и интеграций. Ориентир пилота на небольшой группе станков — от 300 000 ₽, точную оценку готовим после обследования.
